ISG型边立式单级管道离心泵

ISG型边立式单级管道离心泵

  • 售 价:505
  • 型 号: ISG
  • 品 牌:长申泵业
  • 数 量:1
  • 质 标:内部质量标准
  • 产 地:浙江温州
  • 交 货:有现货随时发货
  • 运 费:买家承担
  • 付 款:货到付款
  • 时 效:长期供应
  • 系统更新:2017-03-10

产品属性

  • 贸易属性:厂家直销
  • 最小起订:1
  • 提供样品:
  • 材质: 铸铁
  • 性能: 耐腐蚀
  • 原理: 离心泵
  • 叶轮结构: 边立式
  • 排量:
  • 口径大小 :
  • 适用范围:供水

产品描述

ISG立式单级管道离心泵是采用IS型离心泵之性能参数选用最先进的水力模型,按照国际标准ISO2858进行设计制造的,具有高效节能、噪声低、无泄漏、安装使用方便等优点。根据使用温度、介质的不同派生出适用于热水、腐蚀性介质和石油化工产品的IRG、IHG、YG等系列产品。



产品详情请进入公司网站查看:http//:www.wzcsby.com

联系方式:

电话:0577-66996692

传真:0577-67980151

手机:18968833175

QQ:3510854225


ISG管道离心泵的命名是由它的英文代码(有的也叫做TPG管道离心泵),泵的结构和泵制作原理构成的。

一、 ISG管道离心泵中的,相信知道一点泵知识的看到ISG大概都知道它是一款单级单吸立式管道式离心泵,而且还知道他的材质是铸铁的,和ISG离心泵的外形相同材质不同或者电机不同的泵还有IHG不锈钢管道离心泵、YG管道离心油泵(有的厂家也命名于ISGB离心油泵)、IHGB不锈钢离心油泵(带H表示此泵是不锈钢202、304、316、316L等材质做成,带B的表示此泵配的

是防爆电机,下同)。

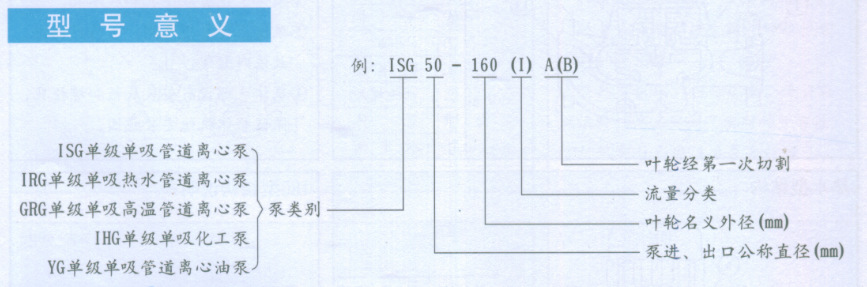

型号意义

ISG 50 160 (I) A(B)

  50 是泵进、出口公称直径(mm)

  160是叶轮名义外径(mm)

  (I) 是流量分类

  A(B)是叶轮经第一次切割


结构

离心泵的基本构造是由六部分组成的,分别是:叶轮,泵体,泵轴,轴承,密封环,填料函。

1、 叶轮是离心泵的核心部分,它转速高输出力大,叶轮上的叶片又起到主要作用,叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑,以减少水流的摩擦损失。

2、 泵体也称泵壳,它是水泵的主体。起到支撑固定作用,并与安装轴承的托架相连接。

离心泵安装图离心泵安装图

3、 泵轴的作用是借联轴器和电动机相连接,将电动机的转距传给叶轮,所以它是传递机械能的主要部件。

4、 轴承是套在泵轴上支撑泵轴的构件,有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3~3/4的体积太多会发热,太少又有响声并发热!滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂*,太少轴承又要过热烧坏造成事故!在水泵运行过程中轴承的温度最高在85℃一般运行在60度左右,如果高了就要查找原因(是否有杂质,油质是否发黑,是否进水)并及时处理!

5、 密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区,影响泵的出水量,效率降低!间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏,延缓叶轮和泵壳的所使用寿命,在泵壳内缘和叶轮外援结合处装有密封环,密封的间隙保持在0.25~1.10mm之间为宜。

6、 填料函主要由填料,水封环,填料筒,填料压盖,水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙,不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空!当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却!保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意!在运行600个小时左右就要对填料进行更换。

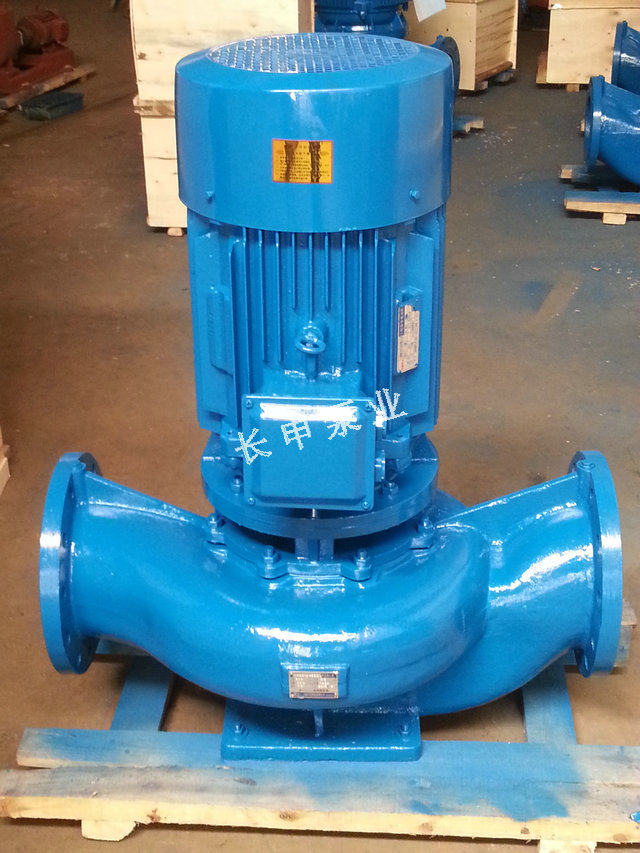

ISG (2).jpg

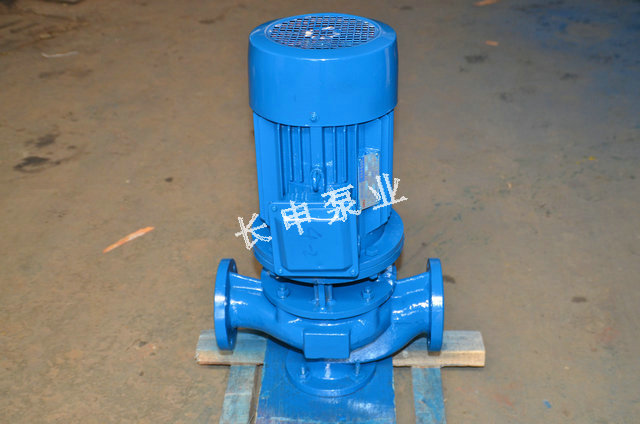

ISG (3).jpg




三、ISG管道离心泵中的离心泵是按照原理为它命名的,先大哥比喻解释一下离心的含义吧,离心其实是物体惯性的表现,比如雨伞上的水滴,当雨伞缓慢转动时,水滴会跟随雨伞转动,这是因为雨伞与水滴的摩擦力做为给水滴的向心力使然。但是如果雨伞转动加快,这个摩擦力不足以使水滴在做圆周运动,那么水滴将脱离雨伞向外缘运动,就象用一根绳子拉着石块做圆周运动,如果速度太快,绳子将会断开,石块将会飞出.这个就是所谓的离心。离心泵就是根据这个原理设计的,高速旋转的叶轮叶片带动水转动,将水甩出,从而达到输送的目的。类似于这样命名的还很多,如:隔膜泵、螺杆泵、转子泵、齿轮泵、真空泵
