招牌产品 HR-1PE-FG 三达线路故障指示器
HR-1PE-FG线路故障指示器是配套安装在配电网络系统中的环网开关、电缆分支箱、箱变上,用于指示相应电缆区段的短路和单相接地故障的一种实时监测装置。

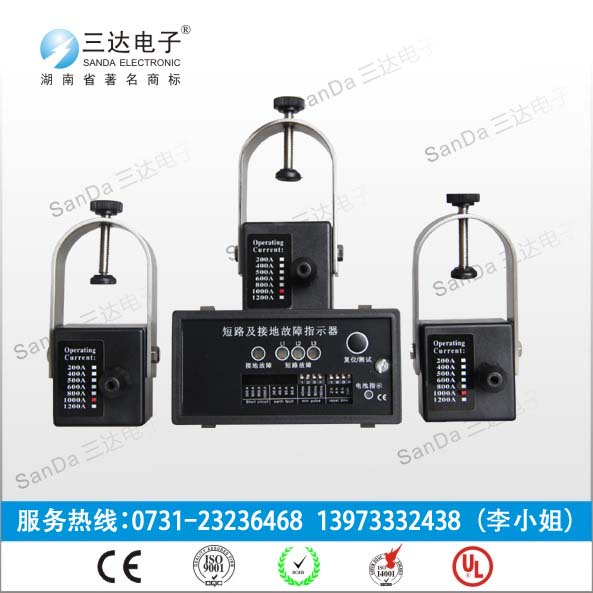

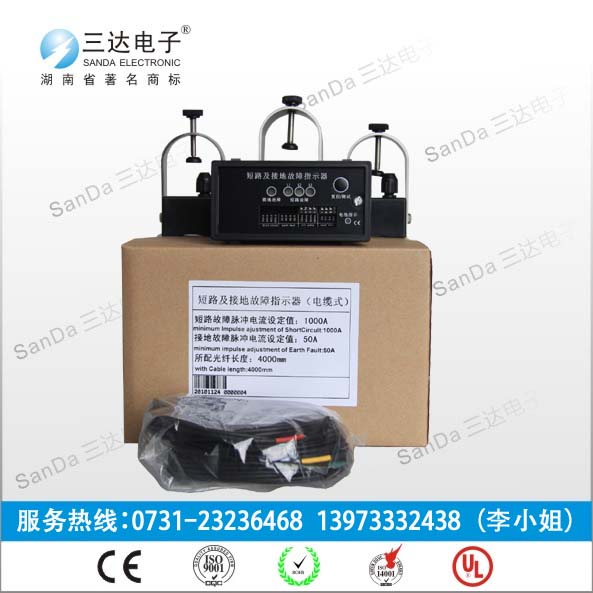

HR-1PE-FG线路故障指示器产品图:
通用型号:XKJK-4,XKJK-2,XKJK-3,XKJK-1,YHS-HD,YHEST,YHS-HS,YHS-L-F,YHEST-F,YHS-L,ZD-SZHJ3,ZD-ESI-6,ZD-SFI-4,ZD-SFI-S,ZD-SZHJ1,ZD-ESI-4。
HR-1PE-FG线路故障指示器主机与电流传感器的接线连接:
在主机背面可见一圆形三孔栓(L1、L2、L3)与一个单孔栓,及用以检测故障的电流传感器数据输出信号与主机链接的接口。具体安装办法如下:
1、将对应A相的短路电流传感器与L1相链接
2、将对应B相的短路电流传感器与L2相链接
3、将对应C相的短路电流传感器与L3相链接
安装时先将各接头处的光纤帽拧松,将光纤线插入光纤接口内,再拧紧光纤帽即可(三孔栓上用来遮挡光纤接口的黑色圆形塑料片在安装前需拧下光纤帽将其去掉)。
注:在安装过程中,主机接收部位的光敏管可能感光,导致面板上的指示灯闪亮,此时需将指示器进行手动复位。复位办法:按住面板上的“复位/检测”按钮2秒钟以上,所有指示灯开如闪亮即可。
HR-1PE-FG线路故障指示器订货须知:
1、开口尺寸
2、是否带RS485通讯接口
3、光纤线线长是几米
