路考工控机说明书：
一、简 介
路考工控机采用全钣金结构，整机超低功耗，外形紧凑，它采用Intel NM70高速芯片组，搭配Intel Celeron J1900 Quad Core 四核处理器，内建Intel HD Graphics显卡，支持1080P视频播放，提供VGA、HDMI接口显示输出，VGA与HDMI同时使用时可实现独立双显示，借助结构紧凑而易于使用的网络设备，用户能够通过以太网来实现集中化控制、预定管理和多媒体内容的传输。在接线基础设施不满足网络连通性的场所，可以选择使用 WLAN（WIFI无线网卡）功能，为数字广告应用带来灵活性的最大化。
路考工控机配置表：（铝合金）外壳颜色：银色、黑色
中央处理器 内建Intel Celeron J1900 Quad Core 四核 2.0G 最高睿频至2.41G
芯片组 采用 Intel Bay trail SOC高速芯片组
内存 DDR3 2GB(可扩展4G/8G补差价)
硬盘 SSD 16GB(可扩展32G/64G/128G/256G/500G补差价)
网络控制器(网口） 内建（Realtek RTL8111E）1千兆网络芯片（扩展双网） ,可扩展北斗GPS无线WIFI 3G/4G（补差价）
USB 6个USB（4个2.0和2个3.0）
RS-232 2个232串口
设备接口 DC12V接口，RS-2个232串口 ，USB 6个 ，LAN网口1个，VGA接口1个 ，HDIM 1个，MIN-IN(麦克风）1个，LINE-OUT(声道输出)1个.
工作温度 -30℃～80℃
环境温度 -35℃～85℃
外形尺寸 200(宽)*44 (高)*225(深) mm

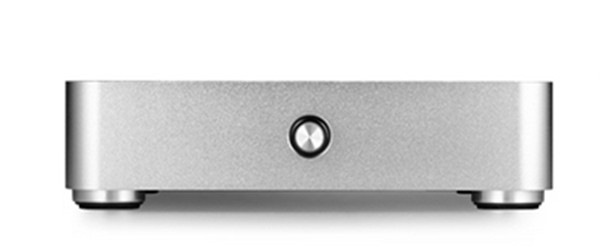

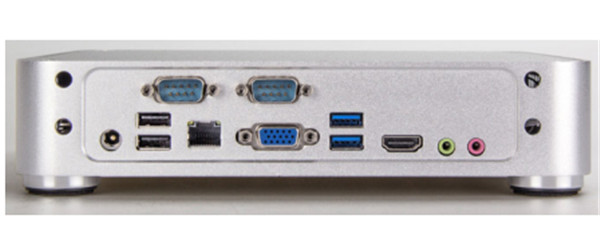

二、路考工控机实物图：
三、硬件规格
处理系统
● CPU：内建Intel Celeron J1900 Quad Core 四核 2.0G 最高睿频至2.41G
● 芯片组：采用 Intel Bay trail SOC高速芯片组
● BIOS：AMI 16MB Flash ROM
● 系统内存：1个204Pin DDRⅢSO-DIMM 插槽，支持1333/1066/800MHz的DDRⅢ内存最高可达8GB
显 示
● 显示芯片：Intel HD Graphics显卡
● 显存大小：动态共享系统内存作为显存，最大可达到224MB
● 显示接口：VGA，HDMI
● VGA:标准的DB15 接口（后面板），支持CRT 分辨率最高为2048x1536
● HDMI：高清多媒体接口（后面板）支持分辨率最高为1920x1080
● VGA+HDMI同时使用可实现独立双显示
以太网
● 网络控制器：采用REALTEK 8111E 网络芯片
● 网络接口: 提供1个RJ_45接口(后面板)
● 速度：1000Mbps
● 支持网络唤醒（WOL）
● 支持WIFI 无线网卡及3G 模块
存 储
● 提供1 个2.5’硬盘位，可安装SATAⅡ规格硬盘
● 提供1 个Minisata插槽，可支持SSD硬盘
AUDIO
● 芯片：采用ALC662 音频控制芯片，提供Line out和MIC IN
● 接口：提供2个Line out 插孔和2个MIC IN插孔（前/后面板）
● 特性：支持HD 6 声道高保真音频
I/O
● I/O 芯片：ITE 8782F-AX QFP-128P
● 串口：2 标准的DB9 接口，支持RS232传输模式,支持+5V、+12V电压输出。
● USB：提供6 标准的USB 接口，兼容USB2.0规范。
系统开关
● POWER 电源开关（前面板）
指示灯
● 电源指示灯（前面板）
● 硬盘指示灯（前面板）
电源支持
● DC +12V 输入
看门狗
● 提供255 级硬件复位功能(0~255秒)
环境物理特性
● 抗震测试：GB/T9813-2000
● 尺 寸： 200(宽)*44 (高)*225(深) mm
● 工作温度：-30℃～80℃
● 工作湿度：5%～90%，无冷凝
● 存储温度：-35 ℃～85℃
● 结构：铝合金外壳
● 安装方式：桌面或壁挂安装
● 重量：1.5Kg
支持操作系统：
支持Windows 10
支持 Windows 8.1/8 32-bit/64-bit
支持 Windows 7 32-bit/64-bit
支持 Windows ES 7/8
以及Linux等主流操作系统和嵌入式操作系统和分布式工业组态软件（无限点）
本公司主营：工控机，工业平板电脑，工控主板，工业显示器，工控机定制，工控机研发，工控机设计等产品。
售后服务承诺
本公司对以上商品提供一年免费保修，三年质保，非产品质量问题造成的硬件更换或超过保修期的，只收取配件费用，免收服务费用！
适用行业提供完整的控制和通讯功能,适合应用于信息发布系统、楼宇自动化、智能交通系统、测控系统等能够立足于汽车电子、数字标牌、计算机、纺织机械、电力、交通等行业，无电缆架构，板载硬盘内存，高性能稳定，是各种数控、车载、航天设备工业自动化控制、仪器仪表、电力设备、电信设备、铁路交通、航天设备的首选产品。年销量已达1万台以上，我们的客户：上海钢铁公司、上海铁路局、中国石油公司、船舶集团、中船重工、云南电力局、驾驶路考中心、苏州中控集团等。
公司宗旨：以OEM为主，欢迎广大集成厂商与我们洽谈合作！
我想告诉您：如本产品不能满足您的实际需求，请与我们联系产品订制 ！
备注：为了达成意愿，经过讨论决定报以上价格，产品质量有一定的保证，所用配件配置和上述所说的一样，都是品牌的配置。
