产品介绍：
品牌:SINZEN（新泽仪器）

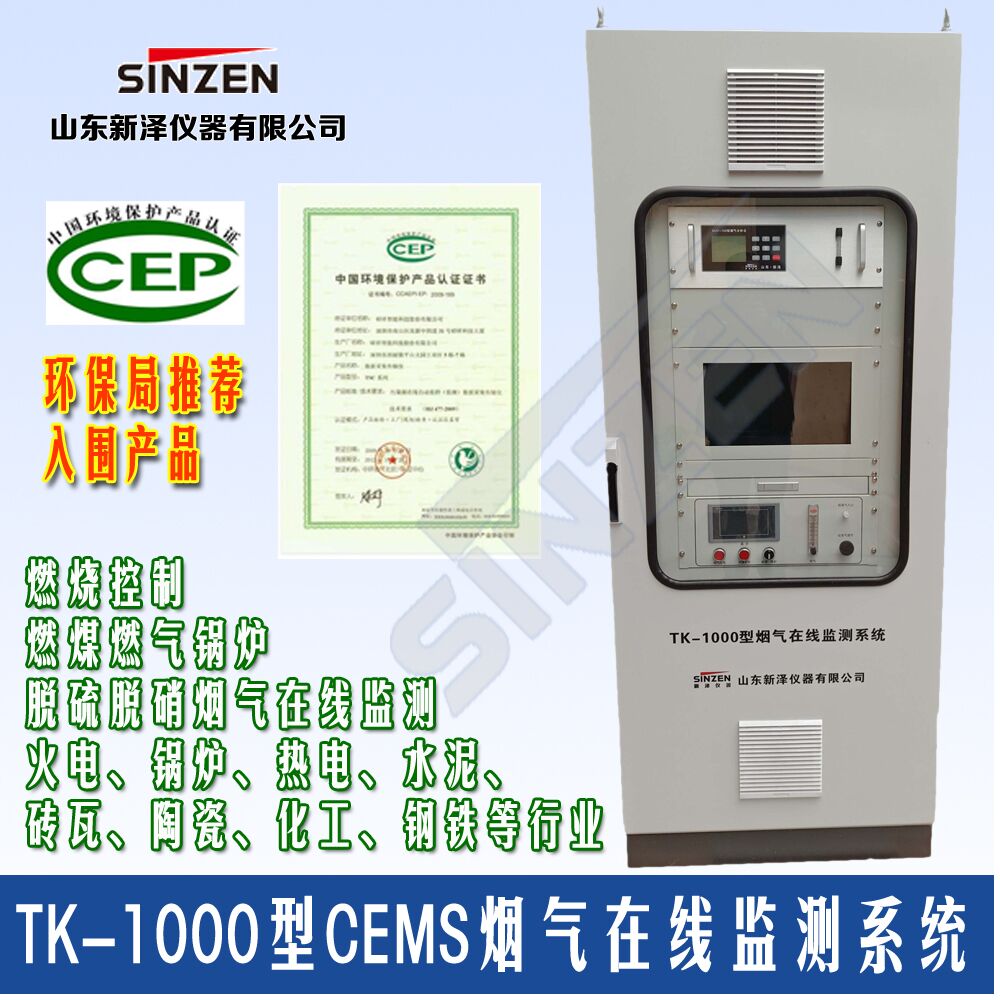

型号:TK-1000系列
厂家:山东新泽仪器有限公司
CESM烟尘烟气在线监测系统
山东新泽烟气排放连续监测系统是一种对烟气成份（SO2 、NO.x、烟尘）及相关烟气参数进行在线自动连续监测的设备。本设备是集光、机、电及计算机技术为一体的高科技产品，采用国家环保总局及美国环境保护组织（USEPA）推荐的紫外差分吸收光谱技术，具有在线连续测量、价格低、系统工作可靠、运行维护费用低、安装简便、无需人员监守等优点。
一、概述
烟气排放连续监测系统是一种对烟气成份（SO2 、NO.x、烟尘）及相关烟气参数进行在线自动连续监测的设备。本设备是集光、机、电及计算机技术为一体的高科技产品，采用国家环保总局及美国环境保护组织（USEPA）推荐的紫外差分吸收光谱技术，具有在线连续测量、价格低、系统工作可靠、运行维护费用低、安装简便、无需人员监守等优点。
产品符合中国环境保护行业标准HJ/T76-2001«固定污染源排放烟气连续监测系统技术条件及检测方法»，并通过国家环保局检测中心测试合格。
二、系统组成
烟气排放连续监测系统是由气态污染物（SO2、NO.X）、颗粒物（粉尘）、烟气参数测量子系统、数据采集和处理子系统、数据通讯系统等组成。通过现场采样方式，测定烟气中污染物浓度，同时测量烟气温度、烟气压力、流速、流量、烟气含氧量等参数，送至工控单元计算出烟气污染物排放率、排放量，显示和打印各种参数、图表并通过数据、图文传输系统分别传输至企业污染源监.控站和环保行政管理部门。
三、系统特点
全套设备包括测试分析仪、净化空气吹扫系统等几部分。由测试仪完成SO2 、NO.x、烟尘浓度测量，经过RS232口传至现场工控机，完成数据采集、处理、存储。净化空气吹扫系统向测试仪镜片不断的吹扫，以保持测试仪镜片的清洁。
在整套设备中，分析仪是核心，所有原始数据的获得全由它完成。分析仪主要包括光学系统、
机械结构、电子学测量和控制系统等部分。 外型及外部连接光学系统光学系统是完成烟气光谱采样的关键。光学系统主要由发射和接收两大部分组成，包括光源、透镜、角反射器、狭缝和多道光谱仪等。光源发出的光经过透镜直接进入烟道中，通过烟气吸收后经角反射器返回，由狭逢进入光谱仪，由光栅分光，在光栅色散焦平面由二极管阵列探测器（PDA）接收。 机械结构 机械结构部分包括插入式气体采样管、二极管阵列探测器的线性检测及本底测量装置的机械驱动。考虑到烟道中温度很高，而且有SO2等腐蚀性很强的污染气体，所以气体通道包括测量槽及有关配件均采用不锈钢、透紫外光的石英玻璃材料制作，气体通道上的光学元件和密封元件均耐高温耐腐蚀。
烟气连续在线监测系统运用抽取冷凝采样、后散射烟尘浓度测量、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。同时又针对国内煤种较杂、煤质变化大、污染物排放浓度高、烟气湿度大的状况从技术上进行了改进。并按照国家标准设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。
四、技术参数
项目
测量原理
指标
颗粒物
激光背向散射法
测量范围
最小0-200mg/m3,0-10g/m3
准确度
≤50mg/m3时,绝dui误差≤±15mg/m3.
零点漂移
≤±2.0%F.S.
量程漂移
≤±2.0%F.S.
气态污染物
（SO2、NOX）
NDIR红外线原理/紫外差分光谱吸收法
测量范围
0-5000mg/m3（可根据需求定制）
零点漂移
≤±2.0%F.S.
量程漂移
≤±2.0%F.S.
响应时间
≤100S.
线性误差
≤±5.0%.
重复性误差
≤±2.0%.
烟气含氧量
电化学/氧化锆法
测量范围
0-25%
线性误差
≤±5.0%.
零点漂移
≤±1.0%F.S.
量程漂移
≤±1.0%F.S.
相对准确度
≤±5.0%.
响应时间
≤100S.
重复性误差
±2%
流速
S型皮托管法
测量范围
0-40m/s
精密度
≤5.0%.
相对误差
＞10m/s时，相对误差≤±10%；
＜10m/s时，相对误差≤±12%。
温度
热电阻法
测量范围
0-500℃
示值偏差
≤±3℃
压力
压差传感器
测量范围
-3000~+3000Pa
准确度
±2.5%F.S
