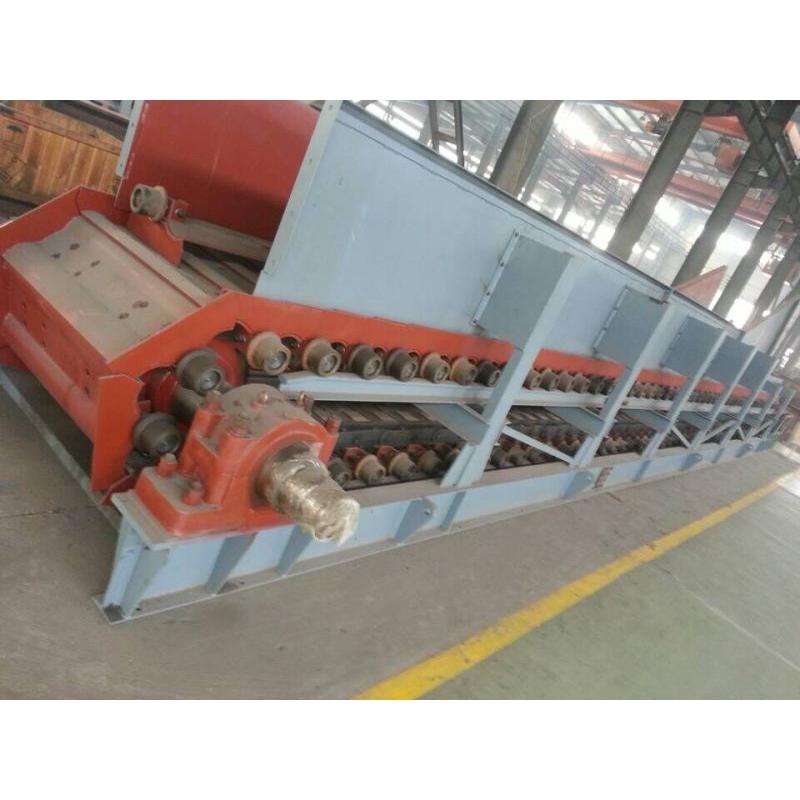

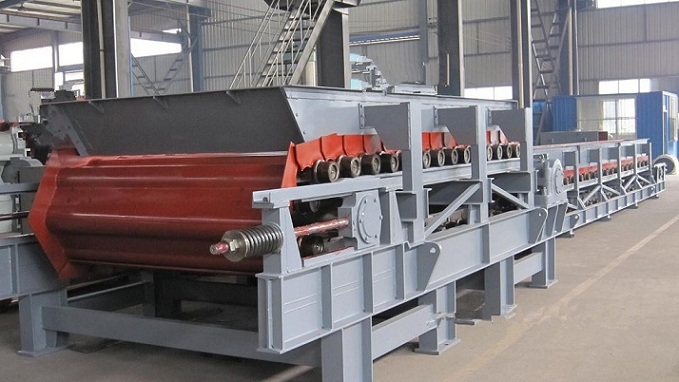

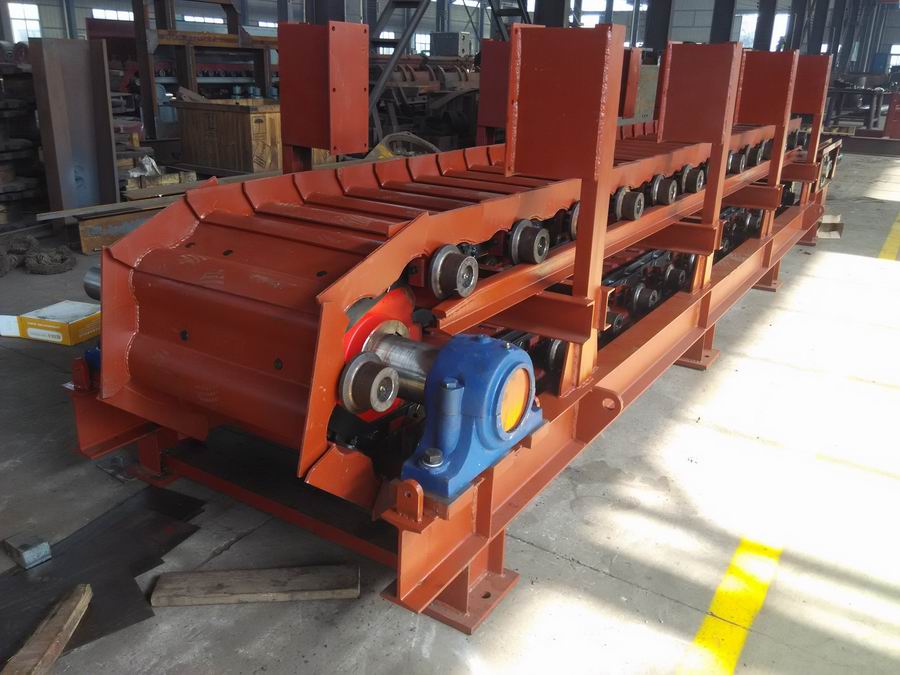

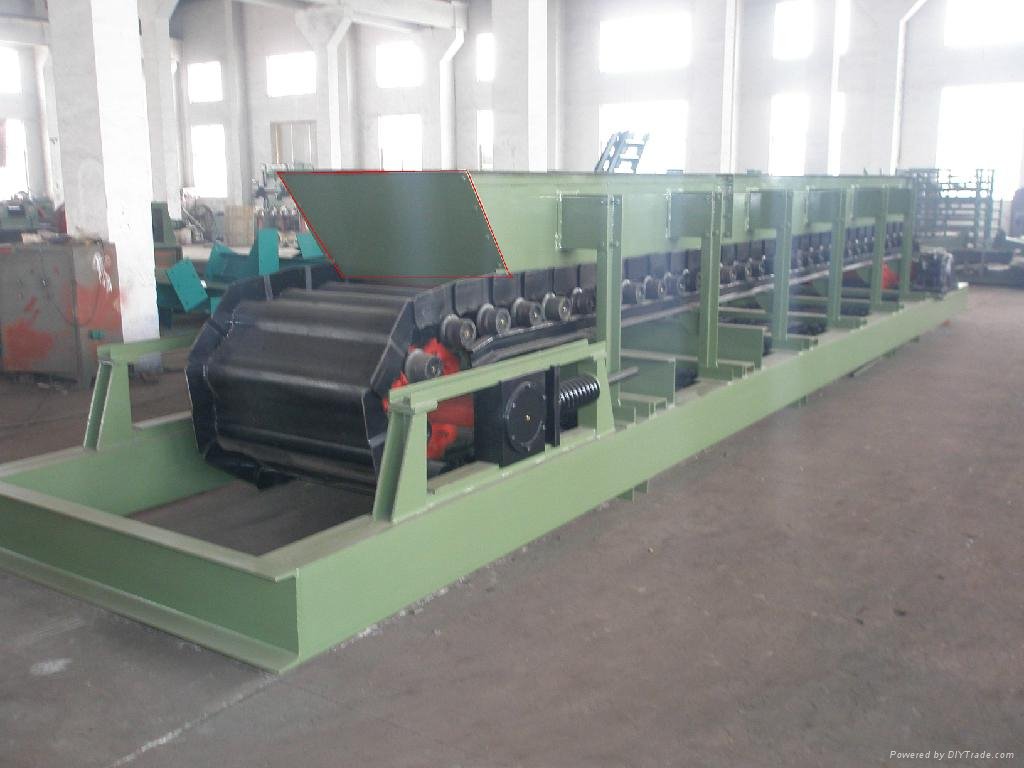

WBZ2300x11502板式给矿机主要技术参数和供货范围
一、WBZ2300x11502板式给矿机主要技术性能参数
1、设备名称、数量及用途：
重型板式喂料机，数量1套，用于输送来自喂料仓的石灰石至石灰石破碎机。
2、输送物料原始参数
输送物料物料名称：石灰石
物料水分：1-1.5%
物料温度：常温
物料密度：1.4-2t/m3
给料料粒度：≤1200mm
二、WBZ2300x11502板式给矿机供货范围
1、供货方供货范围包括：
主机机体，机架，头尾部拉紧装置，电动机，减速机，联轴器，传动装置、主动链轮装置，拉紧装置，板式喂料机护罩，喂料仓出口至破碎机进料口溜槽，导料罩，防崩溅链幕、地脚螺栓等。
2、设备所有进出口法兰配对，由供货方供货；
3、供货范围含主电机、电控柜。
4、重型板式给矿机供货范围表
1)主轴装置 1套
2)尾部链轮张紧装置 1套
3)运载机构
输送链条 X216FI 236节
链板 230×216 118套
4)驱动装置
电机75kw 西门子电机1台
减速器 1台
锁紧盘 1套
高速轴联轴器1套
5）机架 1件
6）上托链轮 60组
7）下托轮 23组
8）承重轮 92组
9）头部护罩、导料槽、垂吊链等
三、WBZ2300x11502板式给矿机技术规格 1）板喂机宽度 2300mm
2）板喂机长度(头尾轮中心距) 11502m
3）安装倾角 20°
4）给料速度 0.09m/s
5）链板宽度 2300mm
6）材质 16Mn
7）处理方式 正火
8）表面硬度HRC 17.5
9）重量 kg 250
10）链条型号 X216FI
11）重量(1根) 20kg
12）运行速度m/s 0.09
13）机架部分
型号：上托链辊轮：承载辊轮φ200×250，回程辊轮φ180×160
处理方式表面淬火表面硬度：48～55HRC

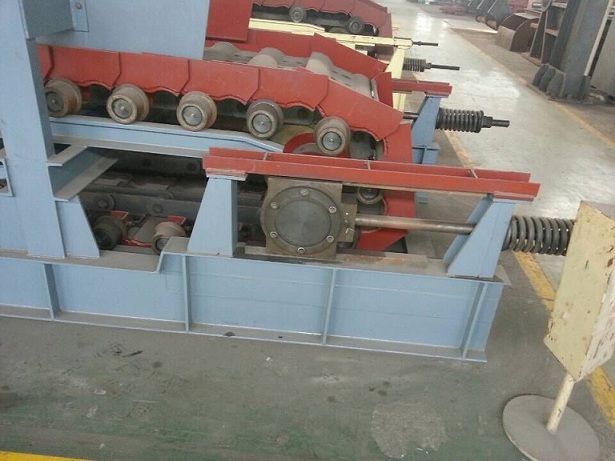

拉紧装置：螺旋拉紧

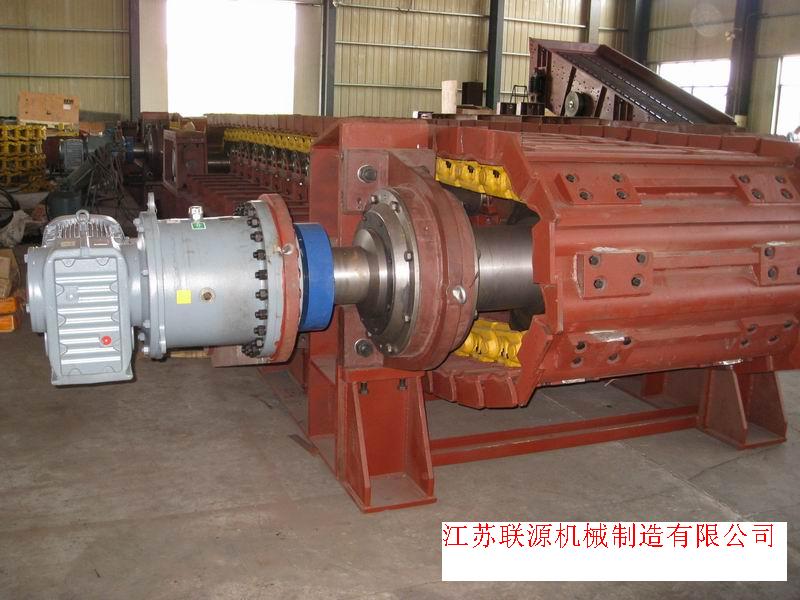

14）驱动系统
采用悬挂式电动机
型号：YVF315S-6 额定转速980rpm，额定功率75kw
15）减速机：硬齿面
型号：KDAB630-450
许用传递功率：75kw
输入转速RPM：1000
重量：7700kg
16）联轴器类型：HL3
最大允许扭距：0.63kN.m
四、WBZ2300x11502重型板式给矿机主要关键部件寿命要求如下：
链条：≥23000小时 裙板：≥23000小时
滚轮：≥23000小时 驱动轮：≥23000小时
主要技术配置要求：
（1）变频电机：采用西门子公司产品
（2）主减速机：采用苏州博能产品
（3）链条：采用品牌产品；
（4）主轴和尾部链轮紧张装置轴承：采用品牌产品。
